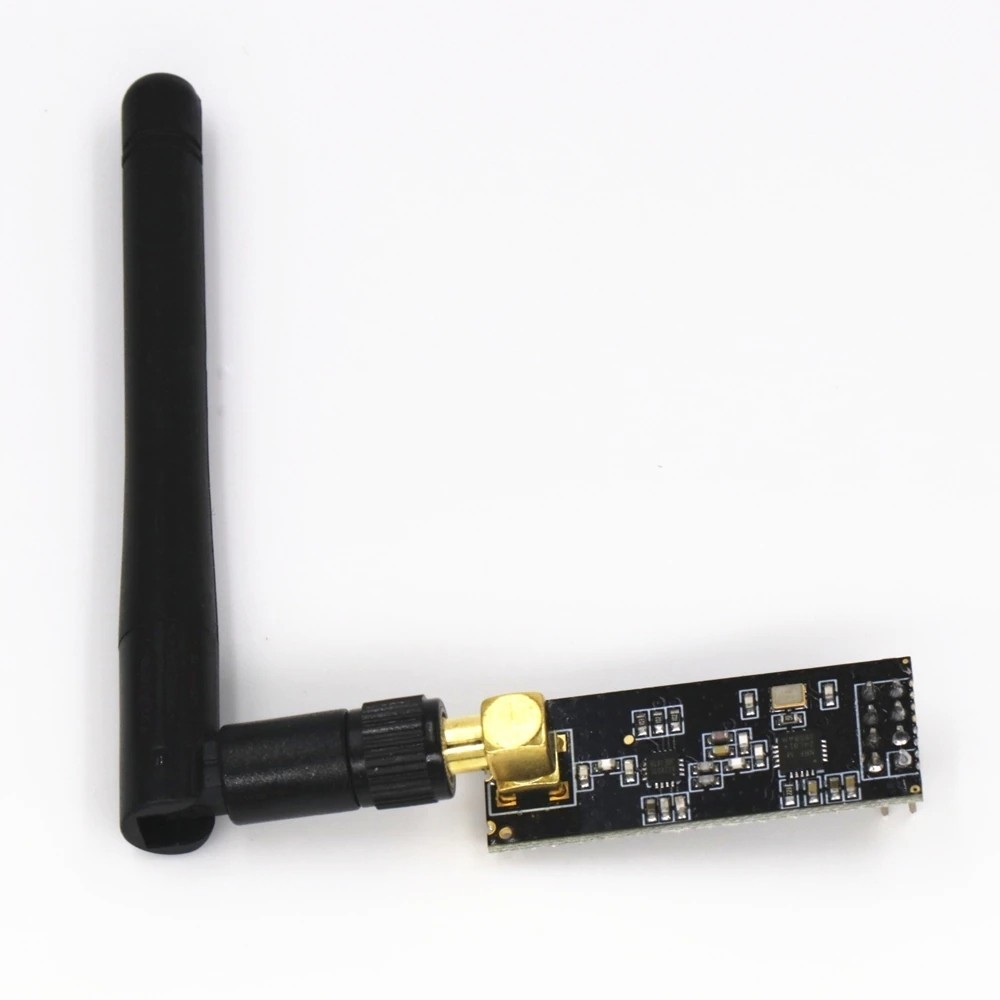

NRF24L01 PA LNA vezeték nélküli modul antennával, 1000 méteres nagy távolságú FZ0410
NRF24L01 PA LNA Wireless Module with Antenna 1000 Meters Long Distance FZ0410
Spezifikation:
Modell: GT-24
Modul größe: 30,3 × 14,5mm (einschließlich PCB antenne)
Betriebs frequenz b und: 2,4 GHz ~ 2,525 GHz (einstellbar, 1 MHz schritt)
Interface modus: 1*8*1,27mm/2*4*2,54mm (Die patch kann auch verwendet werden mit die universal board und DuPont linie)
Versorgung spannung: DC 2,0-3,6 V (Hinweis: über 3,6 V, die modul dauerhaft beschädigt werden)
Kommunikation ebene: 0.7VCC ~ 3,3 V (VCC bezieht sich auf die modul versorgung spannung)
Gemessen abstand: 1000 m (klar offenen raum, maximale leistung, höhe 2 m, 250 k luft geschwindigkeit)
Übertragen power: 4 stufen einstellbare (maximale 20dBm, ca.. 100 mW bei maximale leistung)
Luft geschwindigkeit 250 k ~ 2 Mbps/3 stufen einstellbare (250 kbps, 1 Mbps, 2 Mbps)
Abschaltung strom: ca.. 30uA (test zustand: CE = 0, power-down modus, VDD = 3,0 V)
Emissions strom: über 90mA (power versorgung kapazität muss größer als 250 m)
Empfangen strom: über 20mA
Antenne form: PCB antenne/ipex träger antenne
Kommunikation interface: SPI maximale geschwindigkeit bis zu 10 Mbps
Übertragen länge: Einzel paket 1 ~ 32 bytes Ebene 3 FIFO
Empfangen länge: Einzel paket 1 ~ 32 bytes Ebene 3 FIFO
RSSI unterstützung: Nicht unterstützt (nur einfache paket verlust statistiken sind unterstützt)
Empfangen empfindlichkeit:-94dBm @ 250kbp
Arbeits temperatur:-40 ~ 85 °C (industrie grade)
Lagerung temperatur:-40 ~ 125 °C (industrie grade)
Eigenschaften:
-Die GT-24 modul ist ein 2,4 GHz, 100 mW, hohe geschwindigkeit (bis zu 2 Mbps fluggeschwindigkeit), hohe stabilität, industrie grade wireless transceiver integrierte daten übertragung modul.
-Das modul kommt mit einem high-leistung PCB antenne, präzise impedanz passenden, und die nRF24L01P RF chip, die hat höhere zuverlässigkeit, mehr power ebenen, und mehr übertragung abstand und geringeren strom als die nRF24L01.
-Auch eingebaute RFX2401 power verstärker chip, eingebaute LNA, erhalt empfindlichkeit erhöht durch 10dBm, arbeiten in der ISM b und von 2,4 GHz ~ 2,5 GHz.
-Das modul hat ausreichende übertragen power, gute spektrale eigenschaften, kleine oberwellen, kleine kanal übersprechen, und ultra-kleine größe. Es ist ein modell von alle Murata raw materialien und industrie grade standards.
-Es hat eine standard abstand von 2,54mm in-line interface und 1,27mm patch interface, die ist bequem für benutzer zu verwenden mit verschiedenen schaltungen.
-Die GT--24 modul kommt auch mit einem eingebauten PCB antenne und eine ipx träger externe antenne, die stark verbessert die modul der freies eigenschaften und gibt dem benutzer die größte freiheit.
